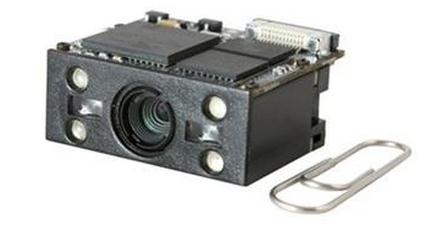

NLS-EM3070二維影像條碼識讀引擎，應用了國際領先的芯片化新大陸UIMG智能圖像識別技術，開創影像式二維條碼識讀引擎的新時代。新大陸的二維解碼芯片，將先進的UIMG圖像識別算法與先進的芯片設計與制造技術融合，極其簡化了二維條碼識讀產品的設計難度，為自動識別行業樹立了高性能、高可靠、低功耗的優秀標桿。 NLS-EM3070可識讀各類主流一維條碼及標準二維條碼（PDF417、QR Code Model 1/2、Micro QR和Data Matrix的各種版本）。還支持識讀GS1-DataBarTM(RSS)條碼，包括Limited、Stacked、Expanded等版本。 NLS-EM3070獨特的完全一體化設計，在極小的尺寸內完全集成圖像采集、照明瞄準和解碼器，既小又輕，性能強勁。非常適合嵌入各種行業的產品中使用，如數據采集器、抄表設備、檢票機、PDA等。 NLS-EM3070的接口、安裝等方面，完全兼容NLS-EM3000。
產品特性
◆ 一體式設計
解碼板和攝像頭一體化設計，有效降低體積，可滿足小型化需求。
◆ UIMG核心技術
采用自主研發的第五代UIMG核心解碼技術，可快速識讀各類品質的條碼。
◆ 接口豐富
提供USB和TTL232接口，滿足更多接口需求。
◆ 良好的屏幕識讀能力
針對屏幕條碼做特殊調教，可適應更低亮度及各類貼膜的大數據量屏幕條碼。
◆ 綠色低功耗
采用自主NLDC核心技術，大大降低運行功耗，延長設備使用壽命。
掃描性能 | |||
圖像傳感器 | 752×480 CMOS | ||
處理器 | Newland IOTC 二維解碼芯片 72MHz | ||
照明 | 紅光LED 625±10 nm | ||
識讀碼制 | 2D | PDF417, Data Matrix（ECC200,ECC000,050,080,100,140）, QR Code 等 | |
1D | Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5, Plessey, MSI-Plessey 等 | ||
識讀精度 | ≥ 5mil | ||
識讀景深 | Code 39 EAN-13 | 35mm -205mm (10mil); 50mm -260mm (13mil); | |
PDF417 | 50mm -215mm (10mil); 60mm~285mm (15mil) | ||
Data Matrix | 50mm -160mm (10mil); 50mm~225mm (15mil) | ||
QR | 55mm -140mm (10mil); 50mm~210mm (15mil) | ||
符號反差 | ≥ 25%反射差異 | ||
識讀角度** | 旋轉360°，傾斜±55°，偏轉±55° | ||
視場角度 | 水平36°，垂直23° | ||
機械/電氣參數 | |||
接口 | TTL-232、USB（HID-KBW、虛擬串口） | ||
功耗 | < 0.9 W | ||
工作電壓 | 3.3±10% VDC | ||
電流 @ 3.3 VDC | 工作電流 | 270 mA | |
待機電流 | 7 mA | ||
休眠電流 | 3 uA | ||
外觀尺寸 | 28.0(W)×24.5(D)×13.9(H)mm | ||
重量 | 9.5克 | ||
環境參數 | |||
工作溫度 | -20℃~ +55℃ | ||
儲存溫度 | -40℃~ +80℃ | ||
工作濕度 | 5% ~ 95% ( 無凝結 ) | ||
環境光照 | 0 ~ 100000 lux（自然光） | ||
國際認證 | |||
FCC Part15 Class B, CE EMC Class B | |||
配件列表 | |||
開發板NLS-EVK3000 | NLS-EM3000的開發板，帶觸發按鍵和蜂鳴器，具備RS232和USB輸出。 | ||
數據線 | RS-232數據線 | RS-232數據線，用來連接NLS-EVK3000和信息接收主機，帶適配器插口。 | |
USB數據線 | USB數據線，用來連接NLS-EVK3000和信息接收主機。 | ||
電源適配器 | 5V電源適配器，配合RS-232數據線給NLS-EVK3000供電。 其輸出為: DC5V, 2A; 輸入為: AC100~240V, 50~60Hz. | ||
**測試條件如下： Code39，3 Bytes；最小條空寬度 = 10mil；寬窄比 = 3:1；PCS = 0.8；條碼高度 = 11mm；測試距離 = 120mm；環境溫度=23℃；環境照度= 200 lux | |||
