為使工廠管理者充分掌握作業現場資訊，有效地控管制造生產流程作業而設計的，不僅供完整和即時的廠區活動狀態和資訊，以利管理者做出比較好的現場管理，提升整體的生產力，同時加強其產品品質的保證和建立客戶的信賴度。 重視工廠制造防呆、資源追蹤、即時分析等管理功能，從整體運作來看，連接于上層之制造業ERP系統和現場作業/生產設備之間，提供即時且準確的實際生產資料。進而助于管理者制訂運籌計劃。從現場管理來看，整合了工廠現場各單位(如物料、生管、制造、品管、倉管等)的各項資料，使各單位得以迅速得到作業所需之訊息，以提升生產效率、產品品質與客戶滿意度。
　　問題：一般掃描條碼時，是將條碼掃描槍通過連線接到電腦 條碼生產現場 ，將條碼信息收到電腦中，這樣每個掃描槍就需要一部電腦。這樣的成本是無法接受的。
　　解決：現在該問題通過本公司的資料收集器可以解決。一部電腦可以控制多個資料收集器，掃描槍再接到資料收集器上。成功解決了成本的問題。

一、 系統組成：
為給制造業ERP系 條碼生產現場 統提供準確的數據，我們采用以下硬體設備：
·生產現場顯示看板
·終端電腦
·條碼打印機
·條碼掃描槍
·條碼資料收集器 　　
·另提供生產現場數據采集、顯示軟件。

二、控制原理

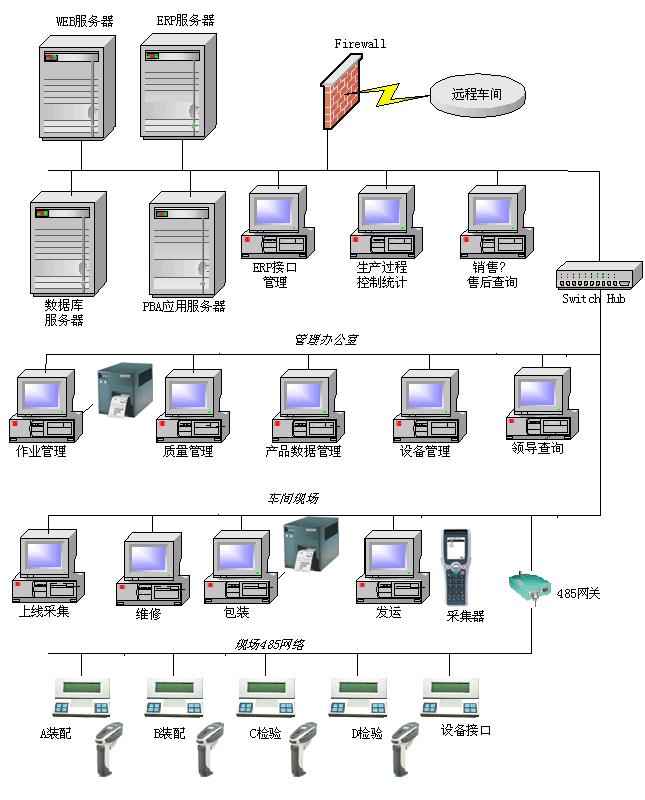

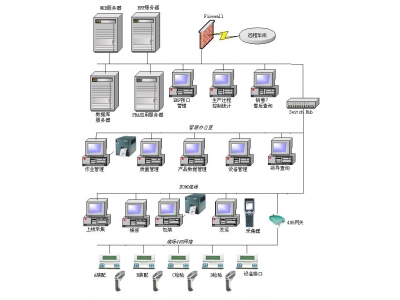

PC機、掃描槍、資料收集器連接圖


三、 資料收集器功能
·　資料收集器具有掉電保護功能，停電以后，信息可保存二個月。
·　電腦或網線壞時，資料收集器可存2000-3000條條碼信息。
·　資料收集器自帶時鐘，每個條碼產生當前時間等信息。
·　資料收集器自帶地址號，隨意設定。
·　資料收集器自帶掃描輸出信號，每掃一次，有一脈沖輸出。
·　電腦收集軟件操作簡單方便，在windows環境或其他環境下運行。


四、 功能介紹 條碼生產現場
　　企業推行ERP或計算機MIS管理中，數據的準確性至關重要，利用該系統的生產條碼作業方式可以為ERP企業推行ERP或計算機MIS成功提供好的幫手。

*　數據采集及時、準確
*　系統簡單實用、投資少
*　制作周期短，不到30日系統便可在生產中應用
*　在企業推行電腦化管理中是立刻看得到的效果

五、 實物展示 條碼生產現場

生產現場質量看板顯示

計算機：采集資料收集器的數據，處理后發送到看板上顯示出來

軟件：用于計算處理各類數據，協調各部分有條正常的運行

現場掃描，入庫掃描采集數據
